真空断路器有哪些优缺点 真空断路器

2026-01-14 12:103340 智舒怀
一、真空断路器有哪些优缺点1.在密封的容器中熄弧，电弧和炽热气体不外露。灭弧室作为独立的元件，安装调试简单，方便。2.触头间隙很小，一般在10mm左右，合闸功小，机构简单，使用寿命长。3.熄弧时间短，弧压低，电弧能量小，触头损耗小，开断次数

一、真空断路器有哪些优缺点

1.在密封的容器中熄弧，电弧和炽热气体不外露。灭弧室作为独立的元件，安装调试简单，方便。

2.触头间隙很小，一般在10mm左右，合闸功小，机构简单，使用寿命长。

3.熄弧时间短，弧压低，电弧能量小，触头损耗小，开断次数多！

4.动导杆惯性小，能频繁使用。

5.操作机构小，整机体积小，重量轻。

6.控制功率小，开关操作时动作噪声小。

7.灭弧介质或绝缘介质不用油，没有火灾和爆炸的危险，安全。

8.触头部分为完全密封结构，不会受潮气，灰尘，有害气体等的影响而降低其性能。工作可靠通断性能稳定。

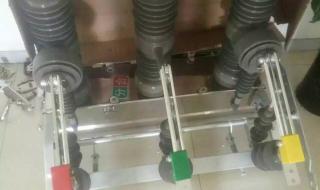

真空断路器

9.真空断路器开断后断口间介质恢复快，介质不需要更换。

10.在真空灭弧室的使用年限内，触头部分不需要维修，检查，一般可达20年左右不需维修。维护工作量小，维护成本低，仅为少油断路器的1/20左右。

11.具有多次重合闸功能，适合配电网中的应用要求。

二、真空断路器分为哪几类,比如什么固封式的另外开关柜内

常用固封极柱式高压真空断路器按使用场合可以分为户内、户外型，按使用海拔可以分为普通型及高原型，按操动机构可以分为电磁型、永磁型及弹簧型等等。

使用永磁操动机构的叫永磁断路器，采用弹簧操动机构的叫弹簧断路器。操动机构还有气动型电动型等等。常用固封极柱式高压真空断路器多采用弹簧式结构、电动储能，操作机构多采用电点动合、分闸线圈

三、真空断路器合不上闸什么情况

1、不能合闸的原因及处理方法如下：

2、（1）传动机构卡死或安装位置移动、调整不当。应对传动机构进行检修，正确安装和调整传动机构。

3、（2）辅助开关触点接触不良。应对辅助开关进行检查和修理。

4、（3）合闸线圈内部铜套不光滑或铁芯不光滑，出现卡涩现象。应对合闸线圈内部的铜套和铁芯进行修磨。

5、（4）合闸回路断线或熔丝熔断或接触不良。对合闸回路断线进行修复，更换熔断片。

6、（5）铁芯顶杆松动，位置出现变化。应检修、调整铁芯顶杆。

四、10千伏户内真空断路器触头怎么闭合的

1、10千伏户内真空断路器触头闭合是通过真空灭弧室内部的传动机构实现的。该机构包括连杆、推杆和触头臂。当断路器合闸时，合闸线圈产生磁力，吸引衔铁运动，推动连杆和推杆向后移动，带动触头臂转动，使得动触头与静触头接触，实现回路闭合。

2、触头闭合过程中，真空灭弧室内的真空环境确保触头间形成稳定稳定的电弧，有效抑制电弧的产生和发展，保障断路器的可靠运行。

五、真空断路器的触头通常采用什么触头

1、断路器用真空灭弧室的触头材料大都采用铜铬合金,铜与铬各占50%

2、(1)油断路器。油断路器是以绝缘油为灭弧介质。可分为多油断路器和少油断路器。在多油断路器中,油不仅作为灭弧介质，而且还作为绝缘介质，因此用油量多，体积大。在少油断路器中，油只作为灭弧介质，因此用油量少体积小，耗用钢材少。
