一、变压器变比测试仪要怎么使用变压器变比测试仪是以单片机为核心进行测量计算和自动控制，全中文菜单操作界面，具有显示直观、稳定性好、精度高、测量范围宽且现场不需三相电源等优点的新一代智能化变比组别测试仪器。用变比电桥测量变压器的变比，操作过程

一、变压器变比测试仪要怎么使用

变压器变比测试仪是以单片机为核心进行测量计算和自动控制，全中文菜单操作界面，具有显示直观、稳定性好、精度高、测量范围宽且现场不需三相电源等优点的新一代智能化变比组别测试仪器。用变比电桥测量变压器的变比，操作过程繁琐，且测量范围狭窄，已经不适应现代测量的快节奏、高效率的要求。为此，我厂采用现代电子技术，研制出了新一代全自动变比组别测试仪，该仪器是电力工业部门的理想测试仪器。它具有体积小，重量轻，精度高，稳定性好等优点。它采用大屏幕液晶汉字显示、菜单操作，界面友好，变比组别可一次测完。

1、所有操做均可在中文菜单提示下完成；

2、量程宽，可测变比1-2000（自动切换）；精度高，变比1-500范围内测量精度0.2%；501-2000范围内测量精度0.5%；

3、标定参数只需输入一次；在不知变比的情况下也可以测量（但是此时不能正确计算误差）；

4、可以从1分接开始，连续测完所有分接位，测试数据能自动存储，特别适合多级有载调压变压器；

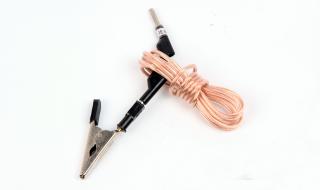

变压器有载开关测试仪

5、测试形式灵活，可以单测一个分接位也可以连续测多个分接位；

6、高低压接反时，仪器能自动判断停止测试，并提示：“高低压接线反”；

变压器有载开关测试仪

7、当试品有短路时，按动测量键后，仪器显示：“测试电源故障”，仪器有保护，停止供电；

8、可以打印全部测试结果。打印内容一目了然，分接位与标定值、相别、实测值、误差一一对应；

9、内设时钟，可以显示或打印试验日期。

10、数据可以存U盘。

二、变压器匝间短路,耐压测试仪能不能测出来

1、匝间短路的是是由于变压器内部某绝缘层的绝缘较薄弱，变压器过热就会击穿此处的绝缘使到匝间短路，匝间短路严重时可瞬间烧毁变压器。

2、可以用电桥测量三相绕组的直流电阻的平衡率，击穿后有可能测不出电阻或直流电阻的平衡率偏差很大。

3、一般匝间短路可用肉眼观察到短路点，当然了，油变就需要吊芯才能看到

三、变压器综合测试仪怎么测试漏感

1、变压器的漏感正确的测试方法：把开关电源变压器的次级绕组短路，然后测试它的初级绕组的电感量，就是漏感。

2、电感值测量方法：串接一个电阻，通上交流电，测量电感上的电压和通过的电流，由欧姆定理计算电感的感抗，然后按下式推出电感值。XL=L=2mfL，XL就是感抗，单位为欧姆，w是交流发电机运转的角速度，单位为弧度/秒，f是频率，单位为赫兹，L是线圈电感，单位为亨利。

四、变压器综合测试仪lk是什么意思

1、LK是漏电感，是主绕组电感磁通量中未耦合至次级部分磁通量所构成的电感。

2、变压器综合测试仪适用于电力变压器各主要电气性能的出厂检测和考核试验，使用安全，试验的主要项目，采用彩色显示器，操作全中文提示，实现了对试验全过程的实时监控。

五、变压器匝间短路测试仪原理

变压器匝间短路测试仪是一种用于检测变压器绕组之间是否存在短路故障的仪器。
其原理是基于电磁感应和电阻测量的原理。
具体原理如下：1. 变压器匝间短路测试仪通过电磁感应原理，利用测试仪中的电流线圈产生一个交变磁场。
2. 当测试仪靠近变压器绕组时，磁场会感应出绕组中的电流。
3. 如果绕组之间存在短路故障，短路处会形成一个环路，导致磁场在该处产生一个额外的感应电流。
4. 测试仪会通过测量感应电流的大小来判断绕组之间是否存在短路故障。
变压器匝间短路测试仪的原理是基于电磁感应和电阻测量的，通过测量感应电流的大小来判断绕组之间是否存在短路故障。
这种测试仪器在变压器维护和故障排除中起着重要的作用。
它可以快速准确地检测出变压器绕组之间的短路问题，帮助工程师及时采取措施修复故障，保证变压器的正常运行。
此外，变压器匝间短路测试仪还可以用于变压器的质量检测和生产过程中的质量控制，确保变压器的质量符合标准要求。
