液位继电器符号及图形液位继电器

2026-01-14 17:450802 刁飞

一、液位继电器符号及图形①、⑧端子为继电器工作电源接线端子，电源有AC380V和AC220V两种电源，图2中液位继电器电源为AC220V，即①端子接L1，⑧端子接N；②、③、④端子输出液位继电器的自动控制信号，输出端子工作电压为AC220V

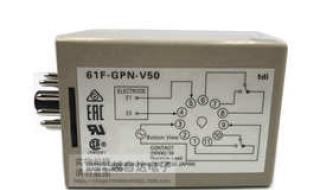

一、液位继电器符号及图形

①、⑧端子为继电器工作电源接线端子，电源有AC380V和AC220V两种电源，图2中液位继电器电源为AC220V，即①端子接L1，⑧端子接N；

②、③、④端子输出液位继电器的自动控制信号，输出端子工作电压为AC220V，③端子为输出信号公共端，②和③之间输出供水泵液位控制信号，③和④之间输出排水泵液位控制信号；

液位继电器偶尔失灵原因您好亲，可能是液位继电器线圈短路故障或开路，继电器触点粘连，接触不良，更换新液位继电器。

AC220V

②、③、④端子输出液位继电器的自动控制信号，输出端子工作电压为AC220V，③端子为输出信号公共端，②和③之间输出供水泵液位控制信号，③和④之间输出排水泵液位控制信号。

1、表现如下：

2、首先，观察液位继电器的外观是否有损坏或变形，表面是否平整、无划痕或其他损伤。如果发现外观有问题，则需要进一步进行内部检查。

3、使用万用表电阻档测试液位继电器的绕组，正常情况下应该有一定的电阻值。如果电阻值为零或无穷大，则可能存在绕组短路或断路的情况，需要进行修复或更换。

4、使用万用表电阻档测试液位继电器的常开和常闭触点，正常情况下，常开触点应该为无穷大，常闭触点应该为零。如果测试结果不符合要求，则可能存在触点烧毁或接触不良的情况，需要进行修复或更换。

5、将液位继电器连接到电源和负载之间，并设置一个低液位阈值。然后，向容器中加入水，直到液位达到阈值。此时，液位继电器应该能够自动切断电源，负载应该停止工作。如果负载没有停止工作，则可能存在液位继电器损坏或触点接触不良的情况，需要进行修复或更换。

6、在进行测试时，要注意安全注意事项，如确保断电后再进行测试，避免使用不合适或损坏的工具进行操作等。如果无法自行修复液位继电器的问题，建议寻求专业人员的帮助。

1、可能是液位继电器线圈短路故障或开路，继电器触点粘连，接触不良，更换新液位继电器

液位继电器

2、还有有偶尔低水了不起动您好亲，检查继电器电源是否正常，看继电器接点及插座是否结碳或松动。检查水位一次元件和线路的好坏。

3、在液位继电器这头将低水位一次元件和公共电极接线拆掉,一头短接一头用万用表测量通断来判断好坏。像题目说的这种情况,先不短接直接测量通断,若是通的说明线路存在短路或者是低水位检测元件存在短路则需要排查线
